L' électronique

LA CARTE MOTEUR et CHAUFFE

  • C'est la BB2001-4z de Bernard BAUD
  • Un transfo de 2 x 9V en série 100VA pour les moteurs un autre de 2 x 12 Volts100 VA pour la chauffe
  • Une alim à découpage (Electronique Pratique) 1V-50V 5A, pour les moteursl
  • Une platine avec 2 pont redresseur de 10A pour les moteurs et la chauffe
    		•

    Affectation des Pins de la DB25


    MM 2001
    BB 200X

    DIR
    STEP
    DIR
    STEP
    Moteur 1
    2
    9
    2
    3
    Moteur 2
    4
    7
    4
    5
    Moteur 3
    6
    5
    6
    7
    Moteur 4
    8
    3
    8
    9
    Timer
    10
    10
    Asservissement chauffe
    16
    16
    Echantillonnage
    11
    11
    Etat de la chauffe
    12
    12

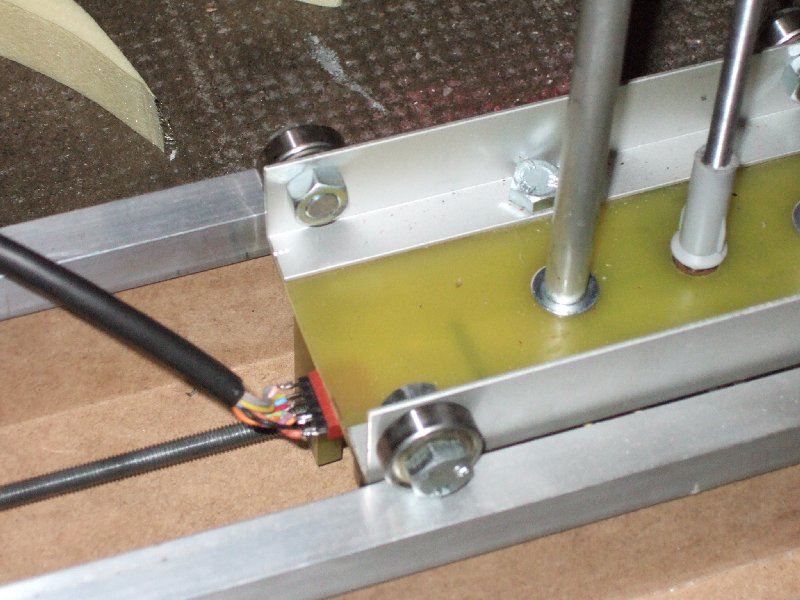

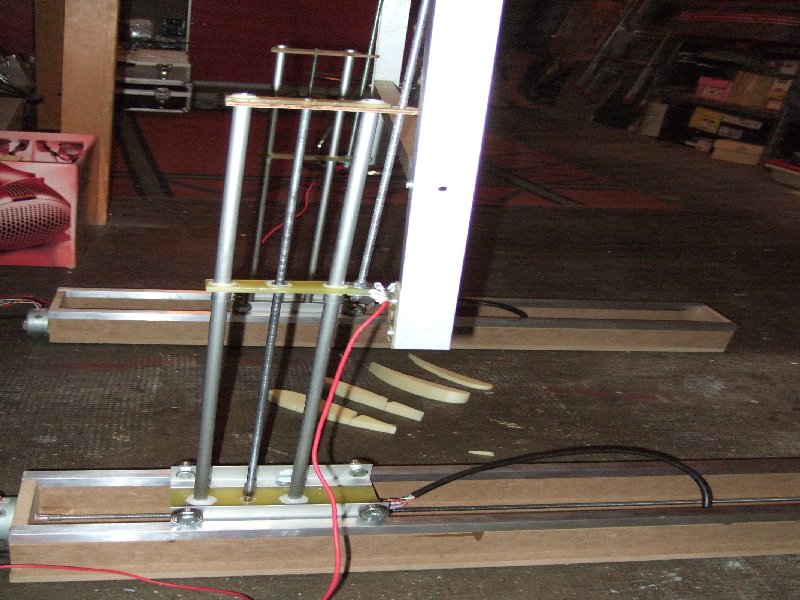

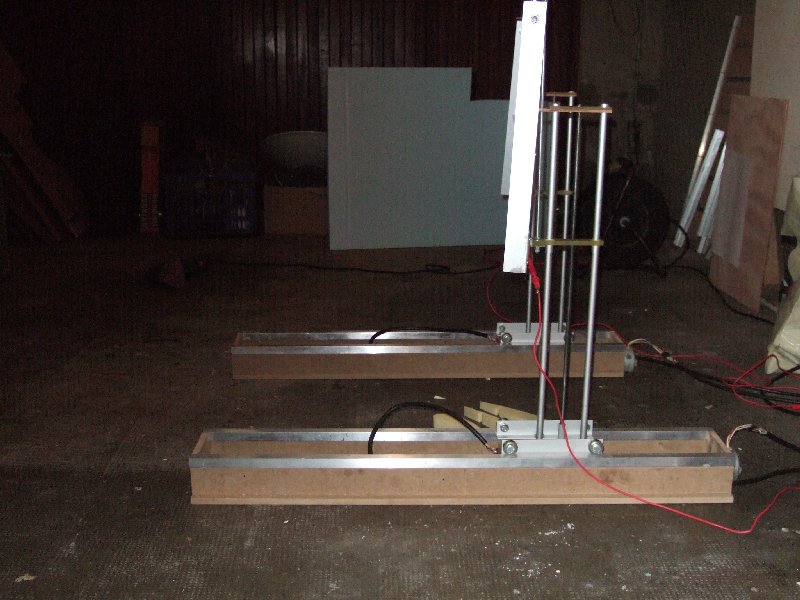

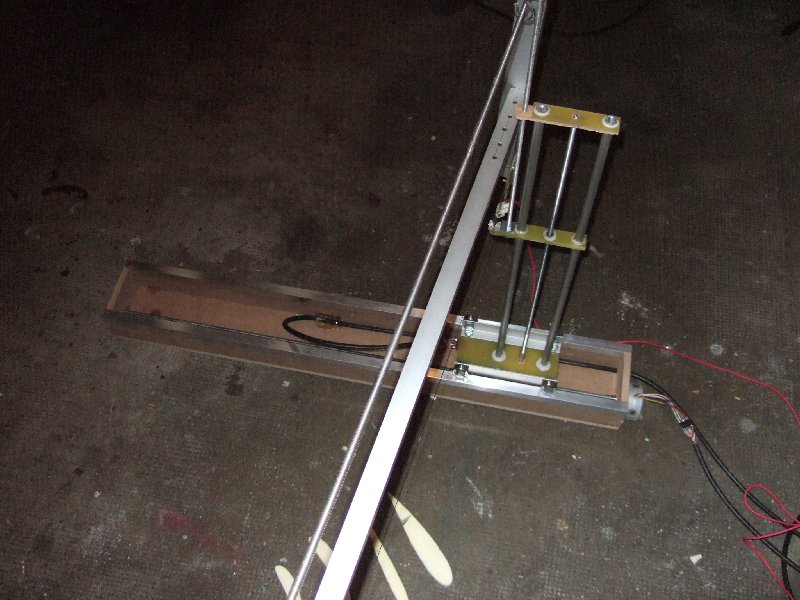

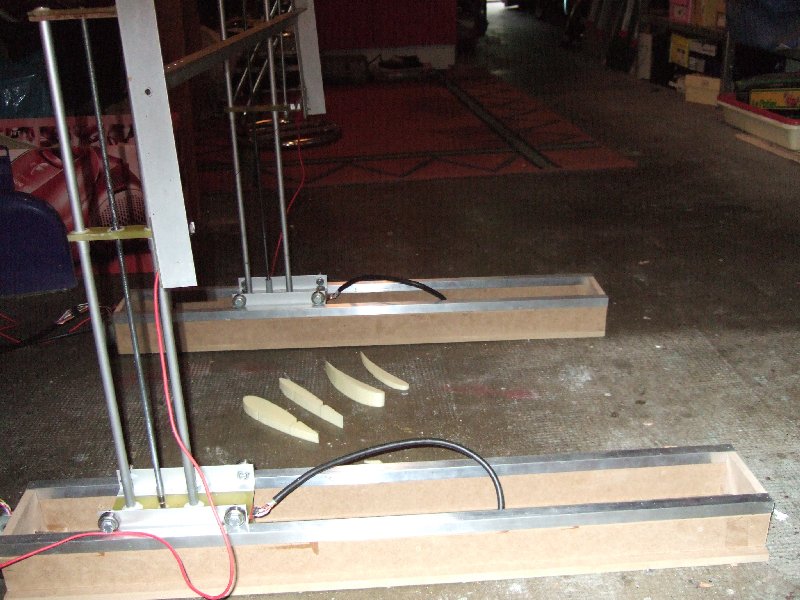

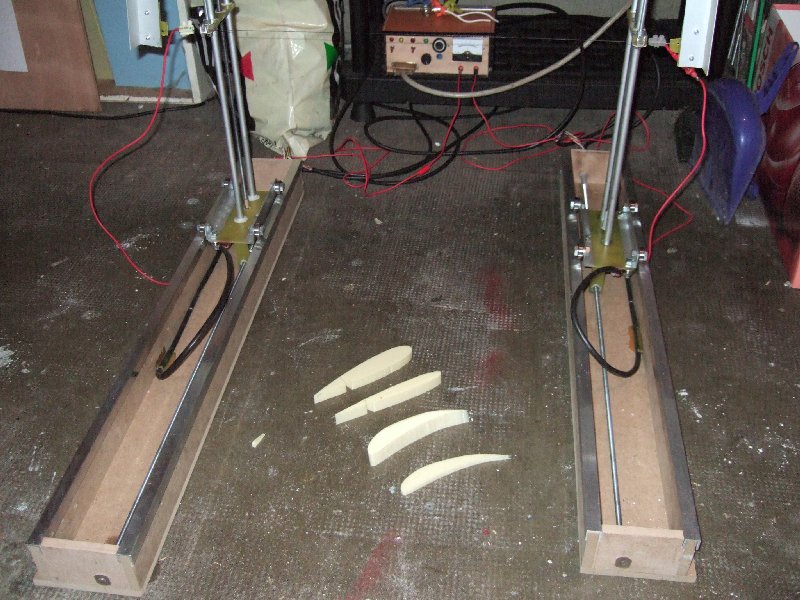

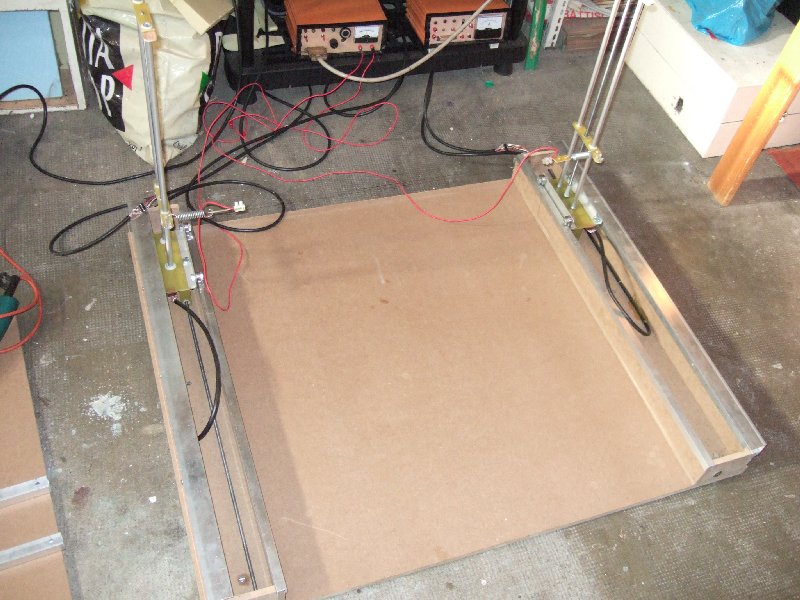

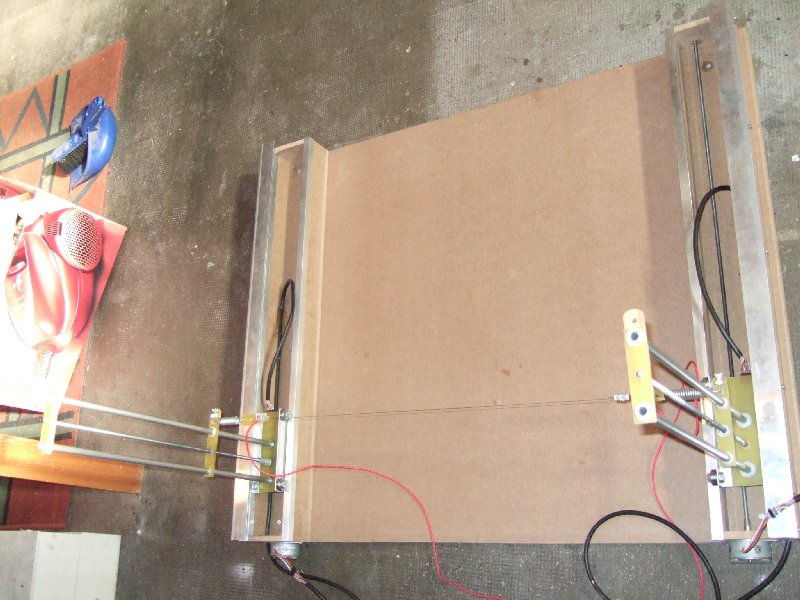

    La mécanique

  • Directement prise sur le site    http://aeropic.free.fr/pages/CNC/intro.htm
    		•
