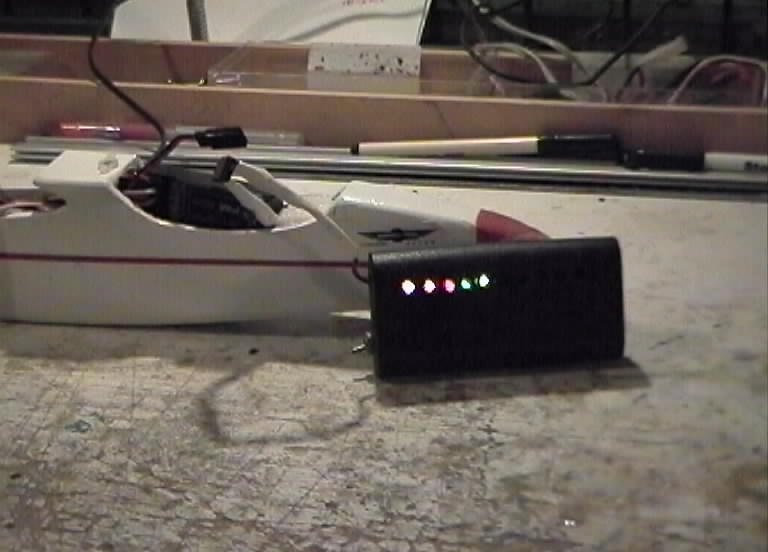

Description : Indispensable sur le terrain ou sur les pentes, cette jauge sans pretention vous permettra en tous cas d'aller au 'crash' en toute connaissance de cause
Utilisation :L'inter permet un affichage en mode :
Liste des composants | |
R1 | Resistance ajustable 5k |
R2 | Resistance ajustable 2k |
R3 | Resistance 2k2 |
R4 | Resistance 100k |
R5 | Resistance 33k |
C1 | Condensateur 100n |
D1 - D3 | Diodes rouges |
D4 - D10 | Diodes vertes |

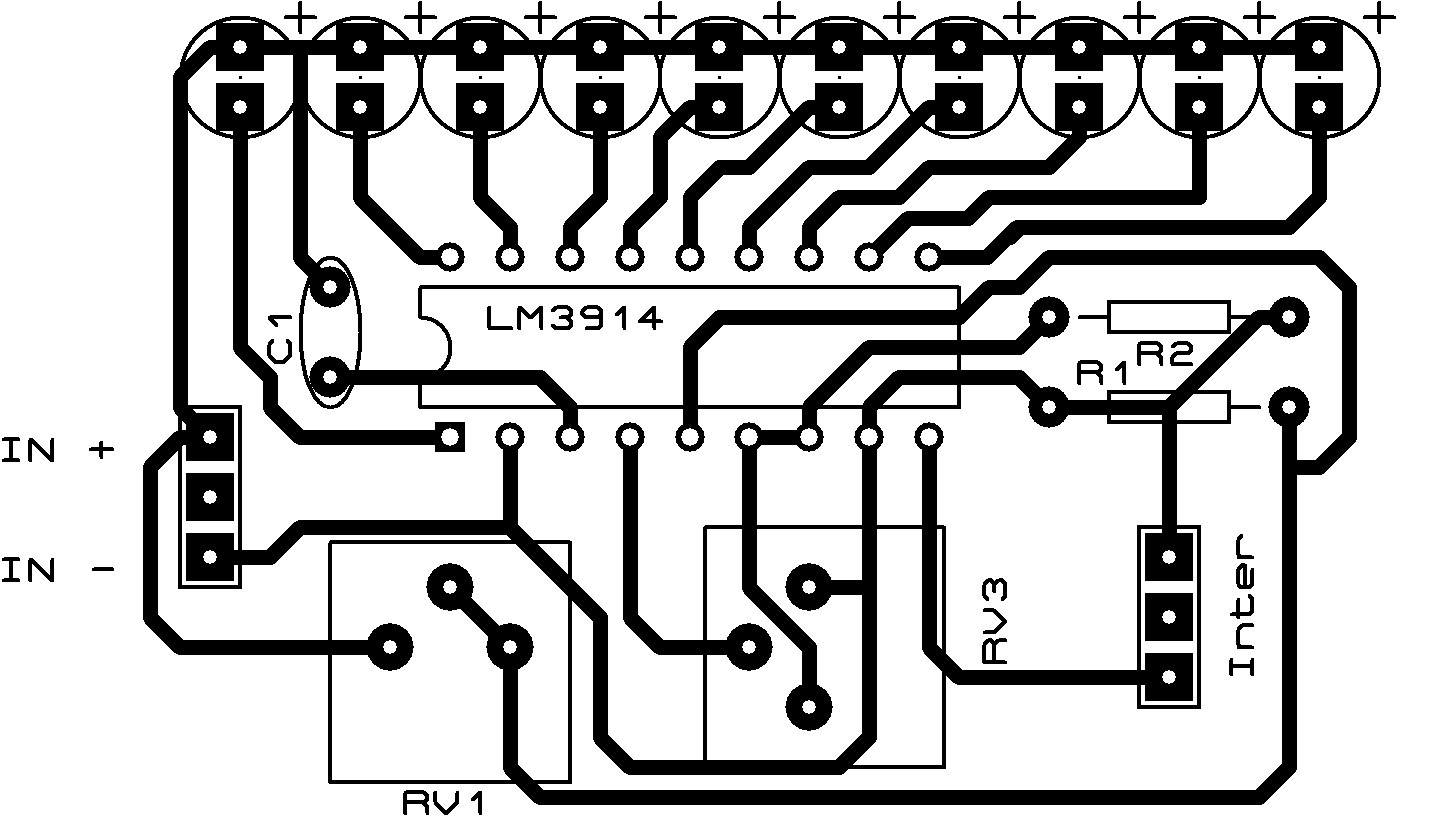

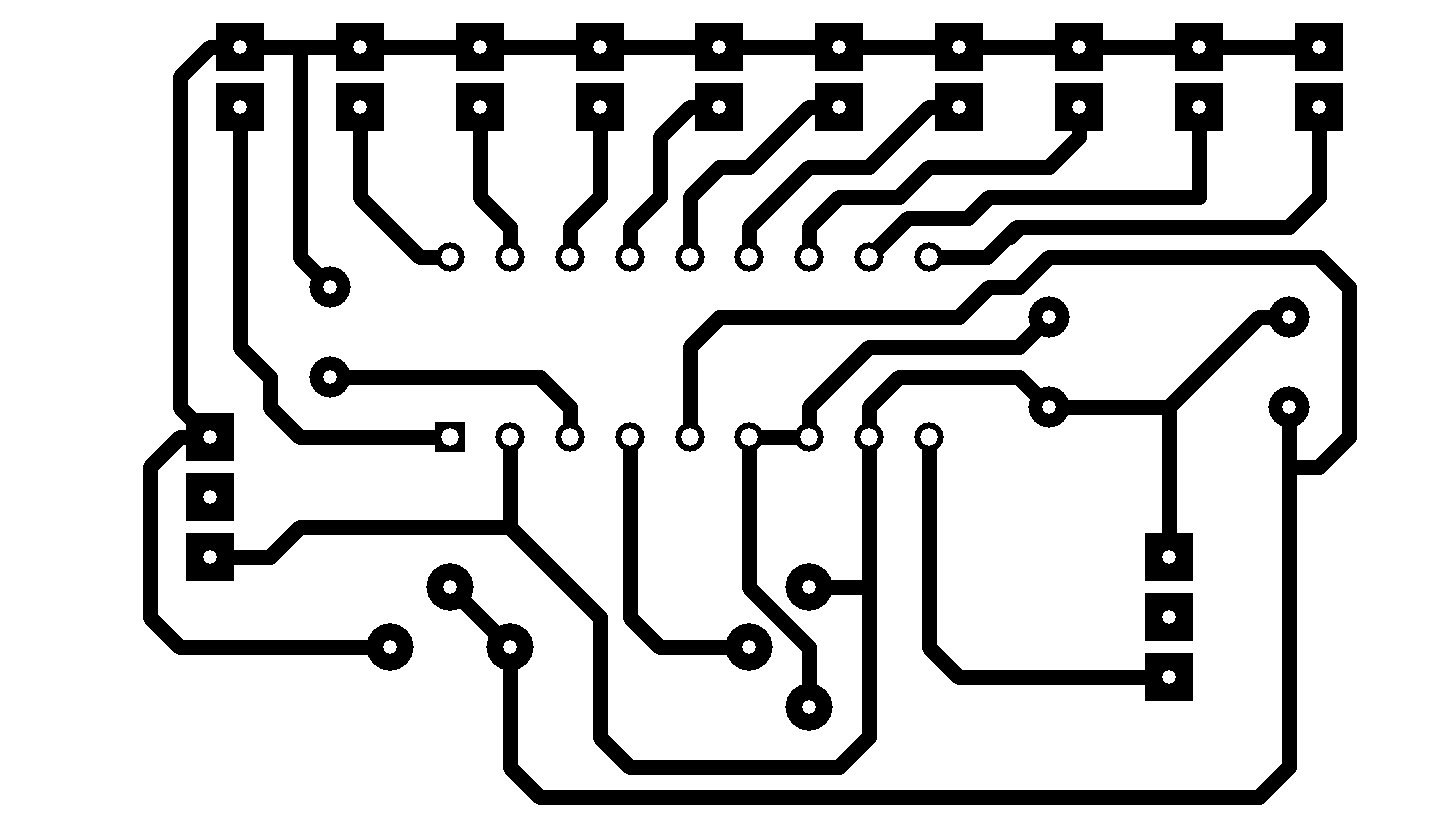

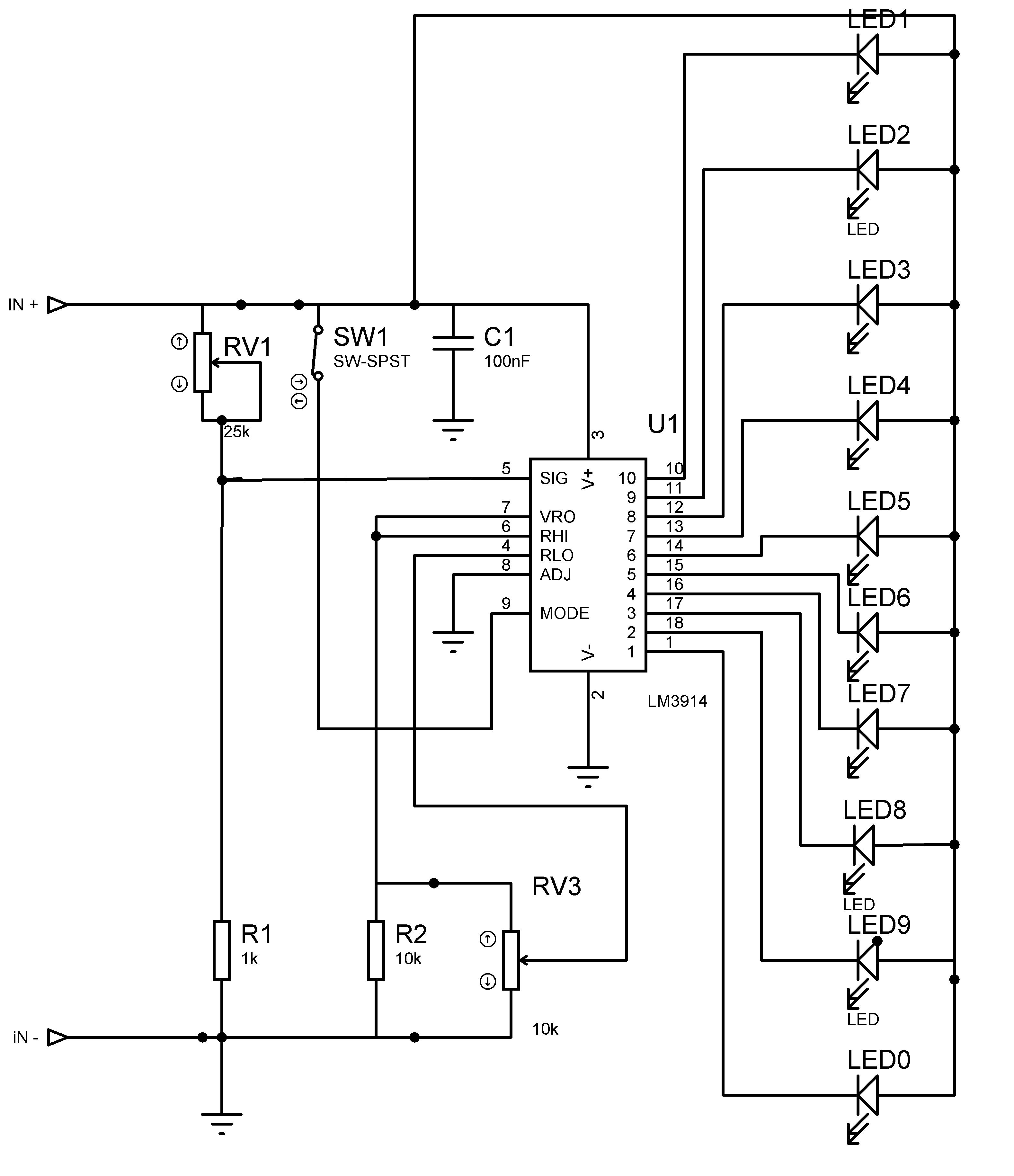

IC1 | LM3914 |
Courant | Diodes allumees | Conseils |
au dessus de 5.5v | D10 | Ca vole |
5.5 V | D9 | Ca vole |
5.4 V | D8 | Ca vole |
5.2 V | D7 | Ca vole |
5 V | D6 | Ca vole mais on surveille |
4.8 V | D5 | On pose |
4.5 V | D4 | On ne redecolle pas |
4.4 V | D3 | On Plie |
4.2 V | D2 | On dit au revoir |
en dessous de 3.9v | D1 | On rentre |
Description :Ce petit montage vous evitera des connexions fastidieuses sur votre plan de travail lors du montage de la radio dans un modele

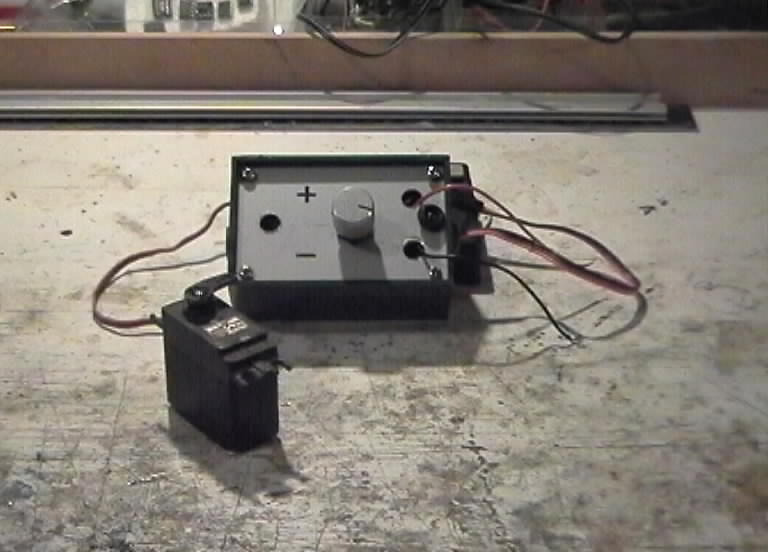

Utilisation Connecter le servo a tester et tourner le potentiometre pour verifier le neutre et les debattements.
Il est possible d'ajouter un inter et uneDiode pour verifier le bon etat de la pile.
Liste des composants | |
C1 | Condensateur 10 uF> |
C2 | Condensateur 100 nF |
C3 | Condensateur 33 nF |
R1 | Resistance 1M2 |
R2 | Resistance 82K |
R3 | Resistance 18K |
R4 | Resistance 820R |
U1 | L 7805 |
P1 | Potentiometre 50K |
U2 | 4001 |

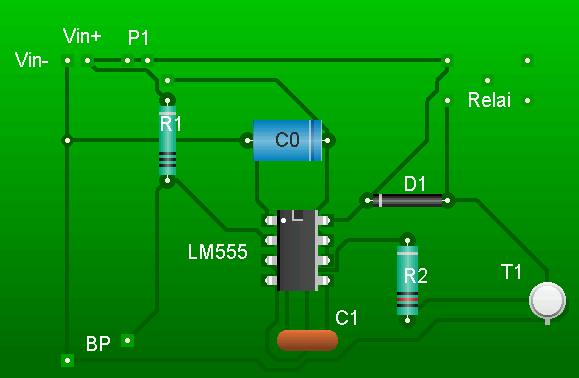

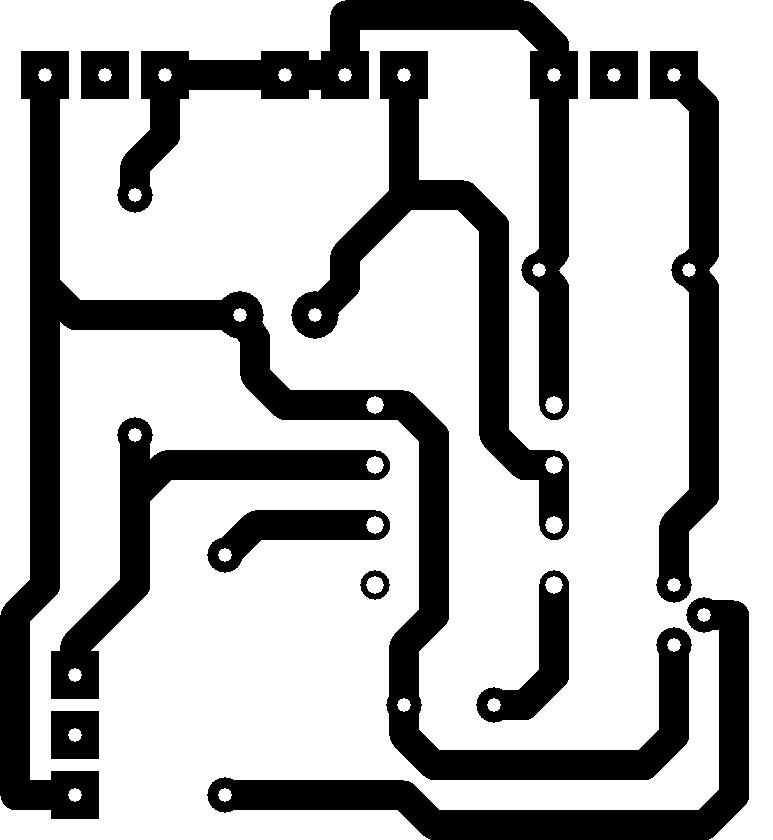

Description : Souvent tres utile lorsqu'elle est integree dans d'autres montages
Le reglage se fait grace au potentiometre
Liste des composants | |
R1 | Resistance 10K |
R2 | Resistance22K |
C0 | Condensateur 100 uF |
C1 | Condensateur 10 nF |
D1 | Diode 1N4007 |
T1 | Transistor 2N2222 |
IC1 | LM555 |
P1 | potentiometre 470 K |
Relai | 6V a 12 V suivant source d'alimentation |
BP | Bouton poussoir |
Description : Alimente en 5V - D'un cout de revient derisoire pour un effet majeur, ce montage necessite
cependant une grande precision pour les soudures
Tel quel, il mesure des tensions comprises entre 0 et 200 mV. Un pont de resistances sur l'entree
permet de changer de plage ( 0V 24V)
Description :Bien pratique dans certains cas - l'effet est garanti.

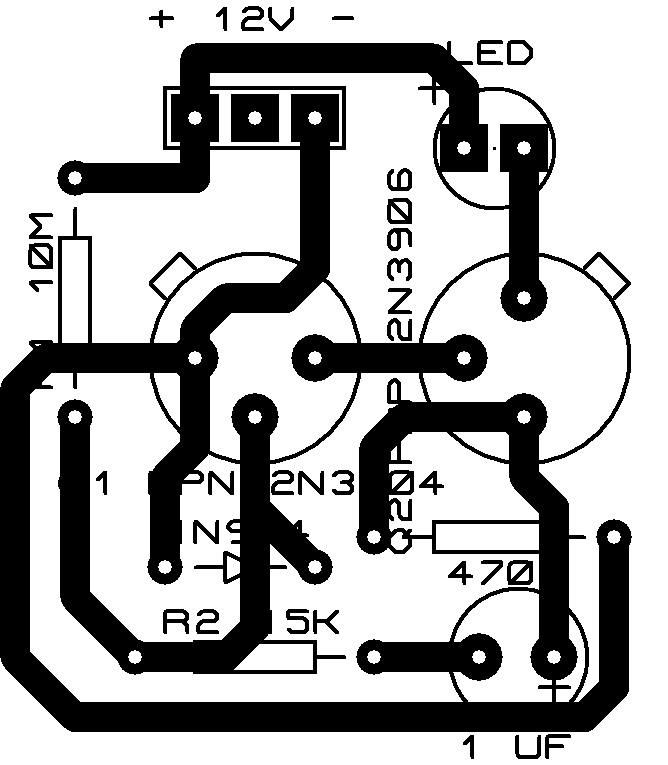

Utilisation : Faites varier la période de clignotement en modifiant la valeur de C1 et de R2
Liste des composants | |
T1 | Transistor 2N3904 |
T2 | Transistor 2N3906 |
R1 | Résistance 10M |
R2 | Résistance 15K |
R3 | Résistance 470 Ohm |
C1 | Condensateur 1uF |
D1 | Diode 1N3914 |

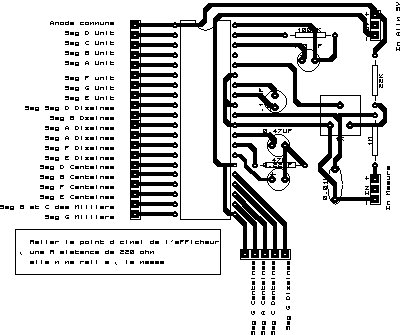

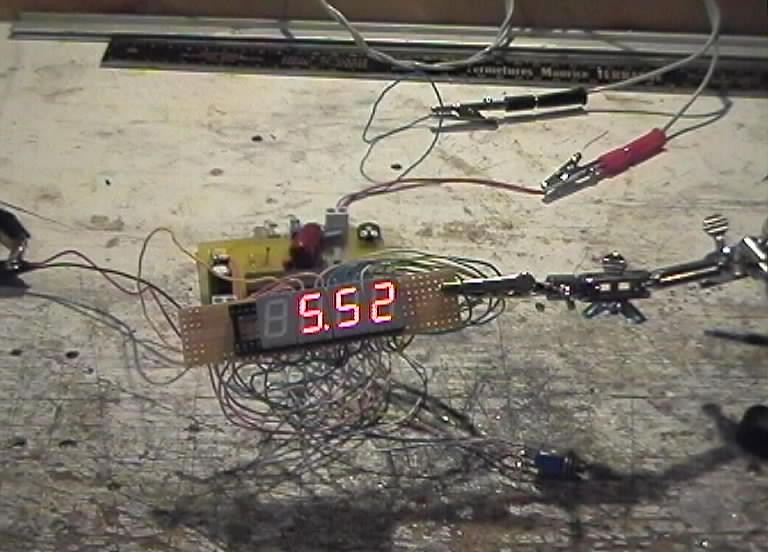

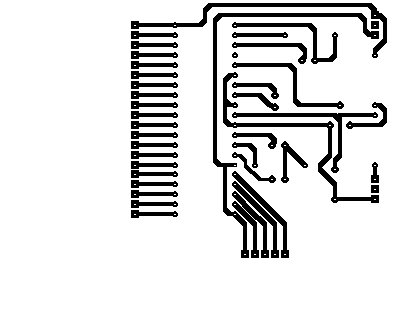

Description :D'un coût d'acquisition assez réduit, les afficheurs LCD sont du meilleur effet
L'inconvénient reste leur grande sensibilité (qui tient même du caprice) sanctionnée
parfois brutalement par leur extinction définitive.
Le montage ci-après permet de les alimenter avec la même source que celle de la mesure qu'ils effectuent (cas des alimentations variables)
et de faire basculer l'affichage en mode Voltmètre ou Ampèremètre
Utilisation :Le shunt est réalisé avec 28 cm de fil récupéré sur une bobine et enroulé sur une mèche de perceuse
de 1cm de diamètre.
La bascule Volts Amp est effectuée via un inter 2 fois 3 positions
Liste des composants Mesure |
Liste des composants Alim |
|||
R1 | Résistance 1K5 | R1 | Résistance 1K5 | |
R2 | Résistance 500 ohm | R2 | Résistance 1K | |
R3 | Résistance variable 1K | R3 | Résistance 27K | |
C1 | Condensateur 330 pF | |||
C2 | Condensateur 100 nF | |||
C3 | Condensateur electrolytique 22 uF | |||
C4 C5 | Condensateurs 330 nF | |||
C6 | Condensateur electrolytique 100 uF | |||
D1 D2 | Diodes BAT85 | |||
IC1 | LMC555 |
